Árboles de decisión con: radiant y data.tree

Autor

Pedro L. Luque

Fecha de Publicación

16 noviembre 2020

Referencias

Resolviendo árboles de decisión con “radiant.models”

Introducción

En las siguientes capturas puede verse cómo se resuelve desde “Radiant” (“Models-Decision”) un problema de árboles de decisión.

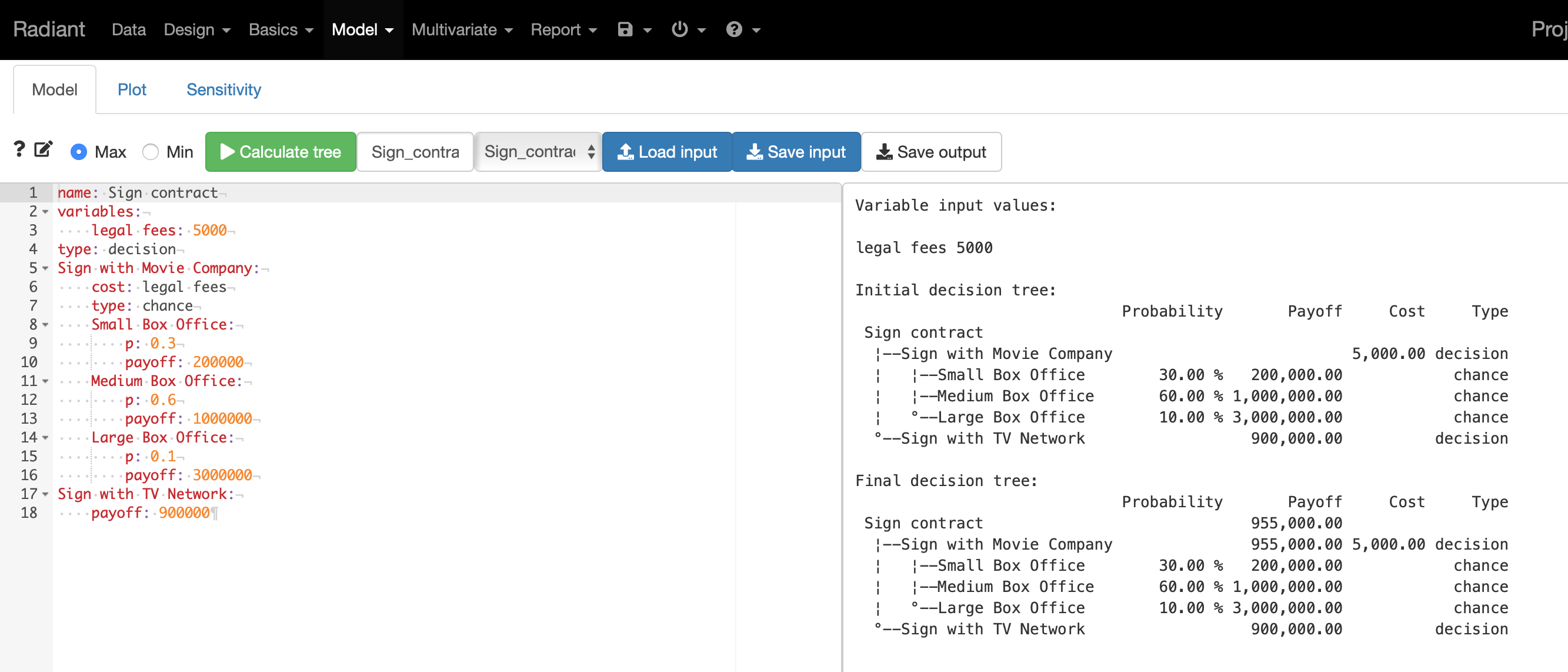

  1. El primer paso será escribir los datos asociados al árbol de decisión. Radiant usa la estructura del paquete “data.tree” (ver más en la referencia citada al inicio de este documento). Y al pulsar sobre el botón de “Calculate tree” se obtiene la solución en formato texto, cómo puede verse en la captura a la derecha. El árbol se puede definir cómo de “Ganancias” (“Max”) o de “Costos” (“Min”).

    Se pueden definir los diferentes elementos de un modelo de árboles de decisión:

    • “name”: nombre del árbol de decisión planteado.

    • “variables”: se pueden definir distintas variables o valores del modelo que pueden variar y aparecer en distintas posiciones. Por ejemplo, se pueden usar luego para un estudio de análisis de sensibilidad.

    • “type”: tipo de nodo:

      • “decision”: para representar alternativas o decisiones entre las que elegir.

        • “cost”: se pueden asociar a las distintas alternativas.
        • “type: chance”. Nodos Hijos de riesgo.
        • “payoff”: valor asociado en la tabla de pagos o valoraciones a esa decisión. Todos los nodos terminales tienen que tener un valor “payoff”.

      • “chance”: para representar los nodos de riesgo o los estados de la naturaleza con naturaleza probabilística.

        • “p”: probabilidad asociada a ese nodo de riesgo (todas las probabilidades desde un nodo “chance” tienen que sumar 1 y deben ser valores entre 0 y 1).
        • “payoff”: valor asociado en la tabla de pagos o valoraciones a ese nodo de riesgo. Todos los nodos terminales tienen que tener un valor “payoff”.

    Nota 1: Cada una de las alternativas o nodos de riesgo se les da nombre colocando estos en la misma columna que la definición “type”.

    Nota 2: se usan “4 espacios en blanco” para indentar cada subnivel en el árbol de decisión.

    Nota 3: la variable “legal fees” se ha utilizado únicamente como costo asociado a la alternativa “Sign with Movie Company”.

  2. En el apartado “Plot” de Radiant puede verse una representación gráfica del problema de dos modos: (a) de arriba a abajo o (b) de izquierda a derecha.

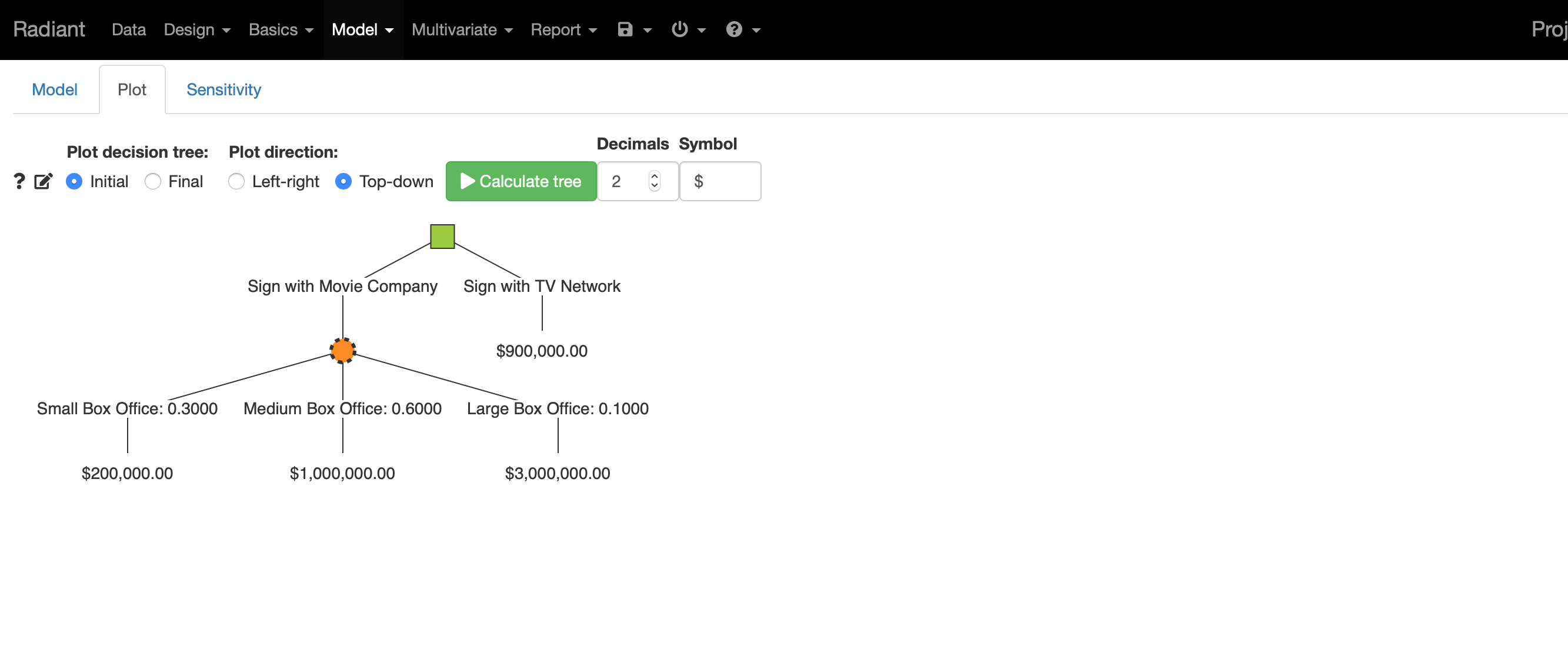

    En esta captura se muestra el árbol de decisión de arriba a abajo antes de resolverse (“Initial”).

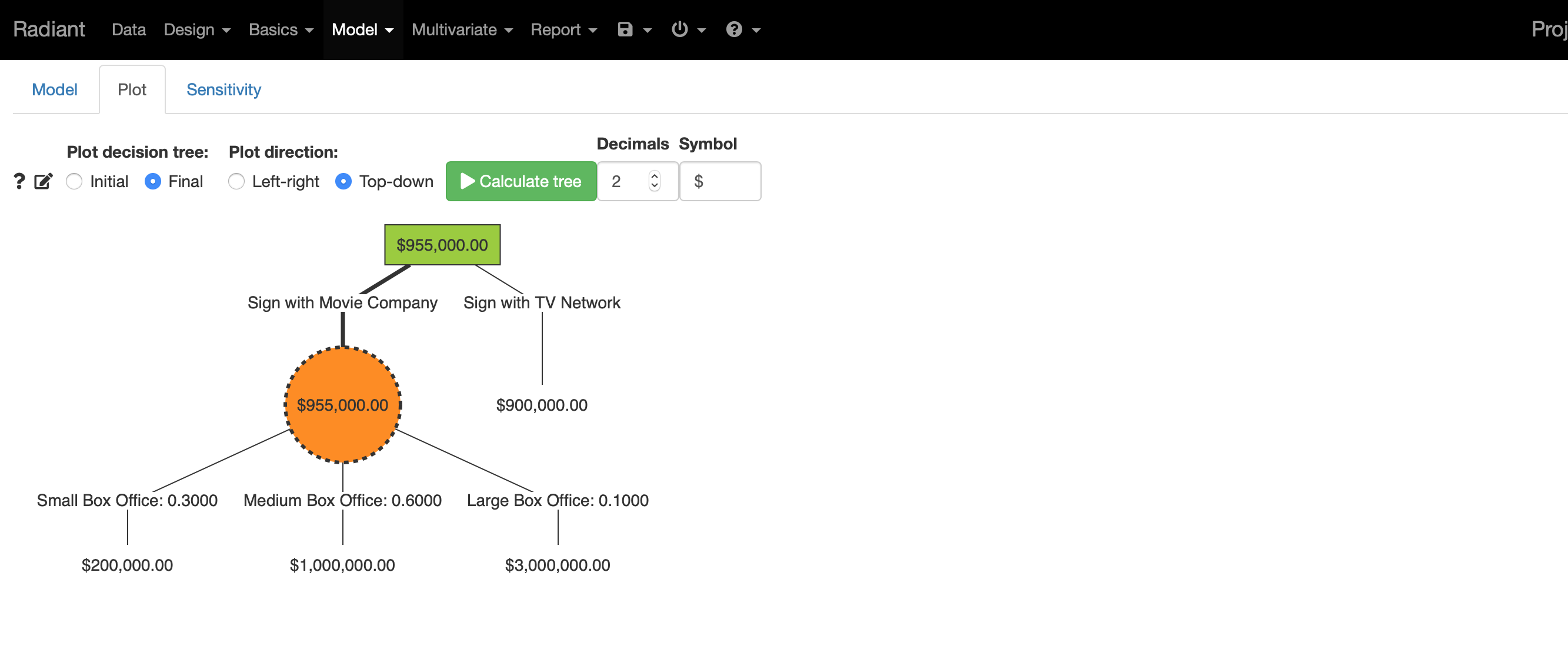

    En esta captura se muestra el árbol de decisión de arriba a abajo después de resolverse (“Final”).

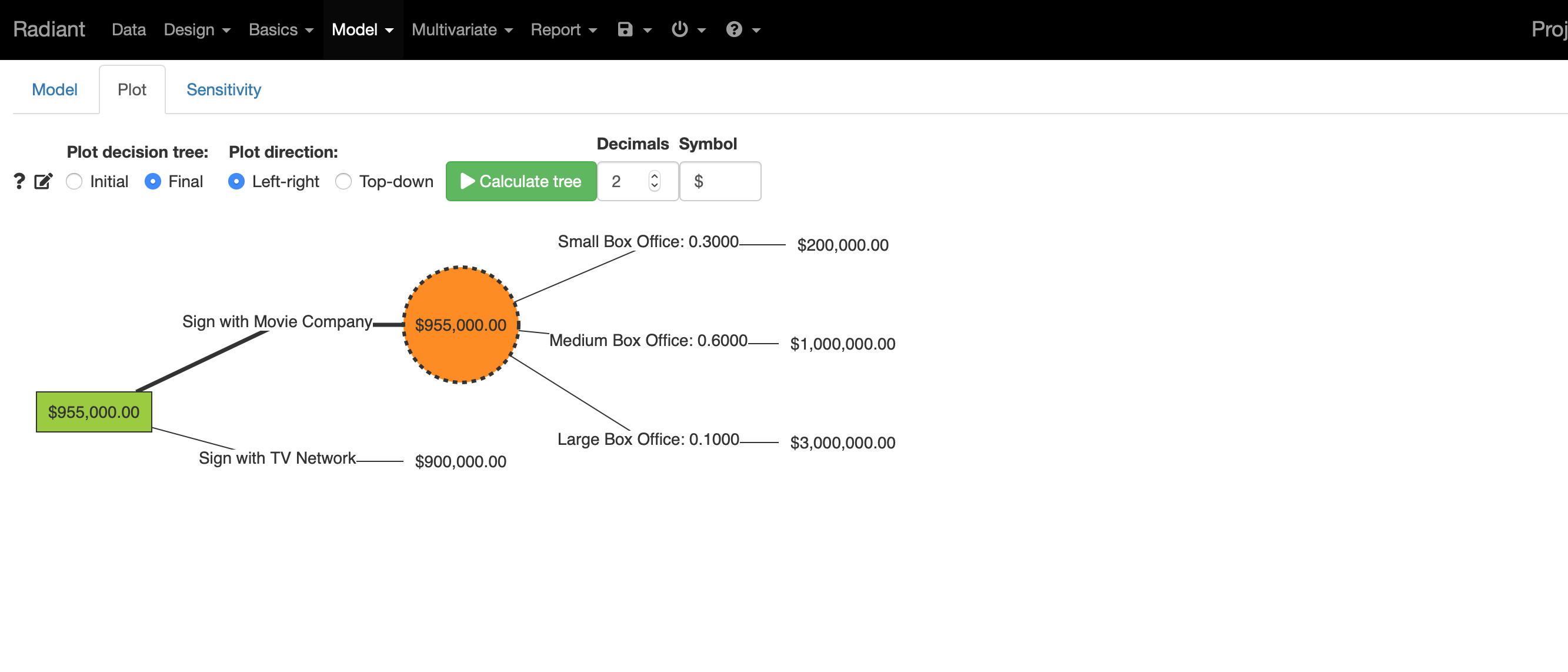

    En esta captura se muestra el árbol de decisión de izquierda a derecha después de resolverse (“Final”).

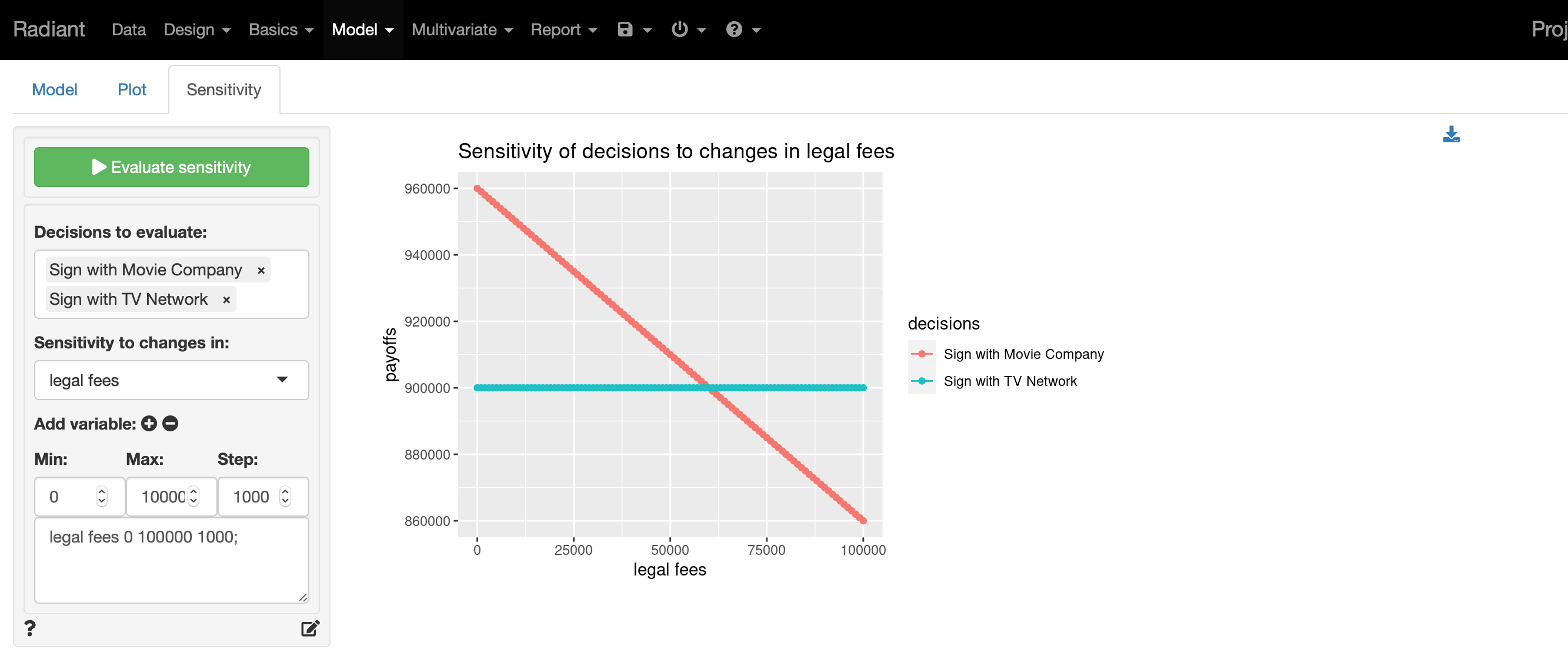

  3. En el apartado “Sensitivity” se puede realizar un análisis de sensibilidad sobre alguna de las variables definidas en el árbol de decisión.

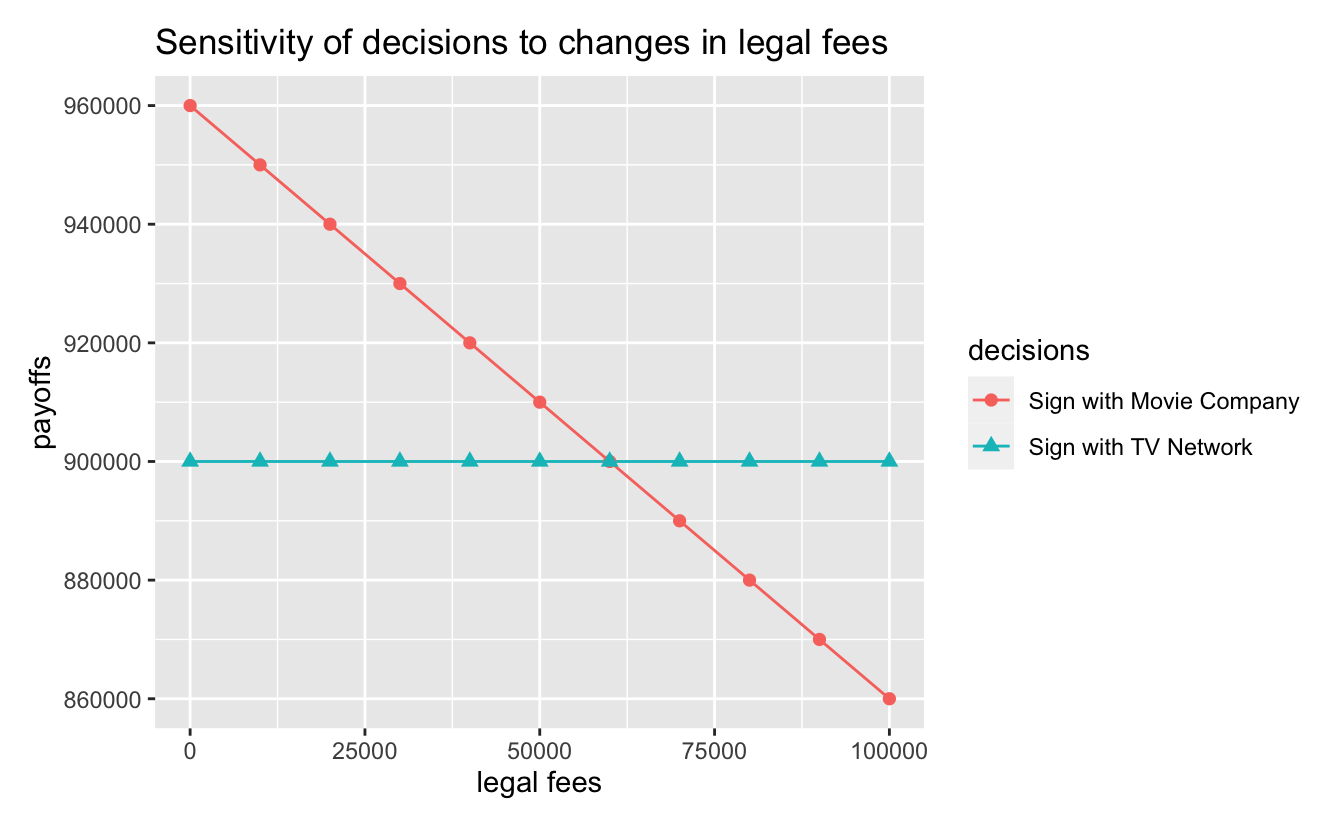

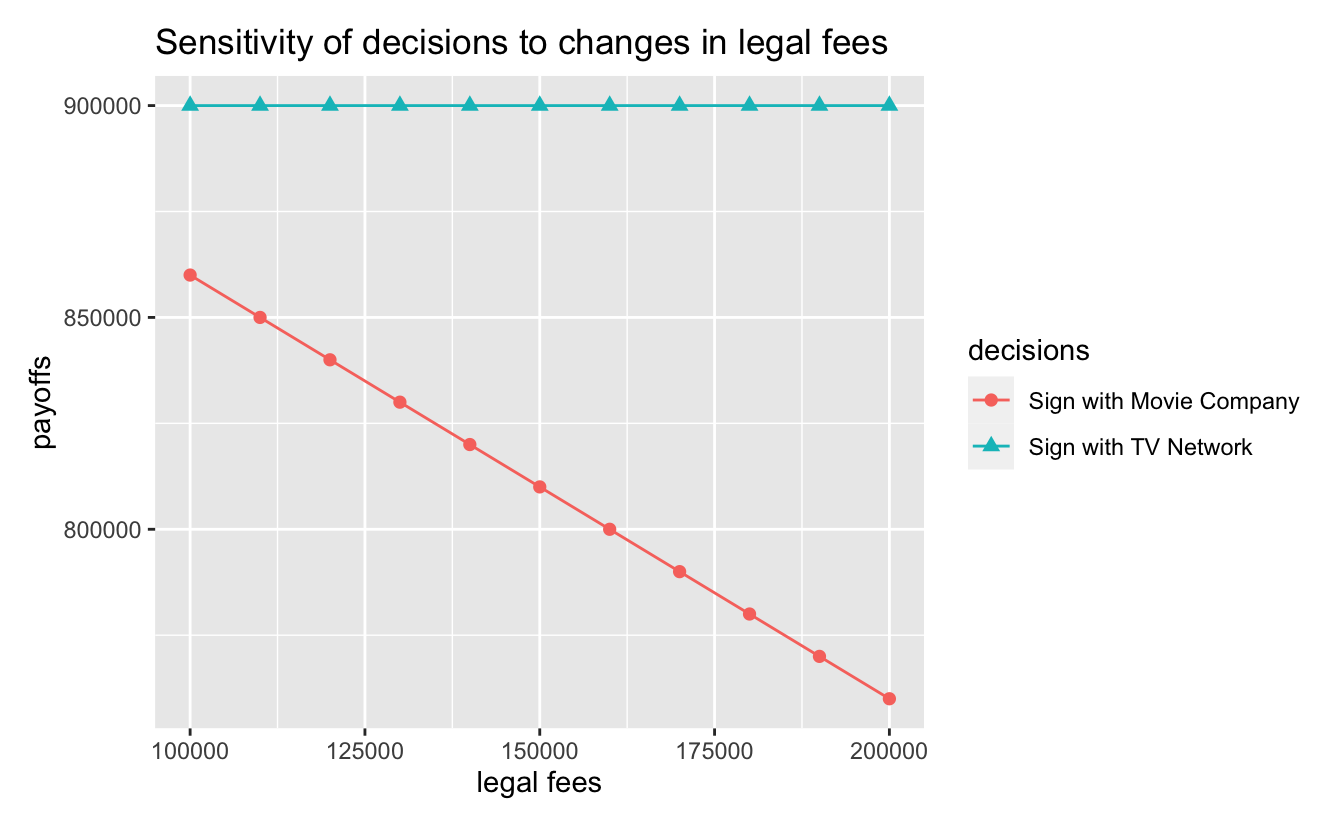

    En esta captura se muestra cómo cambia el valor de cada una de las alternativas o decisiones (nodos: “decision”) al modificar la variable “legal fees” (que se ha definido como un costo)

Ayuda para crear fichero yaml del árbol de decisión (radiant)

Reglas para la entrada del árbol de decisiones

  • Siempre comience con un nombre de árbol (por ejemplo, name: Mi árbol)

  • La segunda línea debe comenzar una sección de variables o una definición de nodo (es decir, type: chance o type: decisión)

  • Todas las líneas deben tener:. Para los nodos name los : finalizan la línea. Para todas las demás líneas, asigna un valor. Específicamente, asigna un nombre (p. Ej., name: Mi árbol), un nodo type (p. ej., type: decision), una variable (p. ej., Honorarios legales: 5000) o un número (p. ej., payoff: 100, p: 0.1, cost: 10).

  • Un nodo type debe ir seguido en la siguiente línea por un nodo nombre (por ejemplo, Cancelar pedidos:).

  • Use solo letras y espacios en los nombres de los nodos (es decir, sin símbolos).

  • La línea que sigue al nombre de un nodo siempre debe tener sangría.

  • Los nodos finales (o terminales o de salida) deben tener una recompensa (por ejemplo, payoff: 100).

  • Si están vinculados a un nodo de azar, los nodos terminales deben tener una probabilidad (por ejemplo, p: 0.4) y una recompensa payoff.

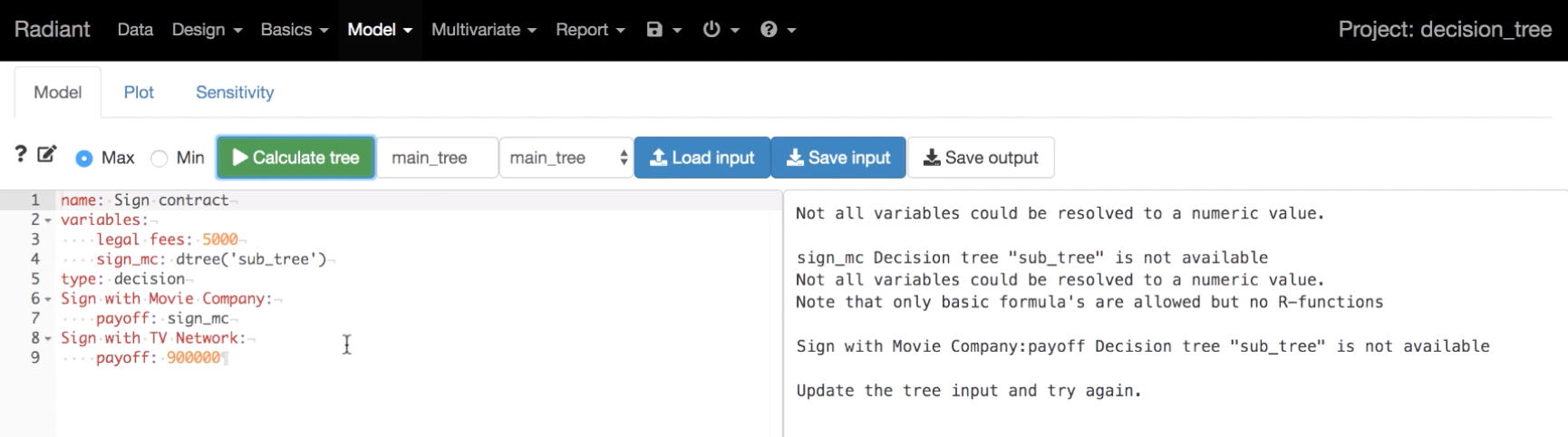

Para referenciar a otro “subárbol” se debe usar la función dtree en la sección “variables” y el nombre del “subárbol”. Por ejemplo, se supone que se quiere incluir un árbol “tuesday_tree” que evalúa una decisión sobre precios el martes en un árbol que evalúa la decisión sobre precios el lunes. El inicio de la sección “variables” debe escribirse cómo se muestra a continuación:

variables:
  tuesday_emv: dtree("tuesday_tree")

En el árbol del lunes se debería referenciar a “tuesday_emw” en el apartado donde se necesite el EMV (valor monetario esperado) de la decisión de precios del martes.

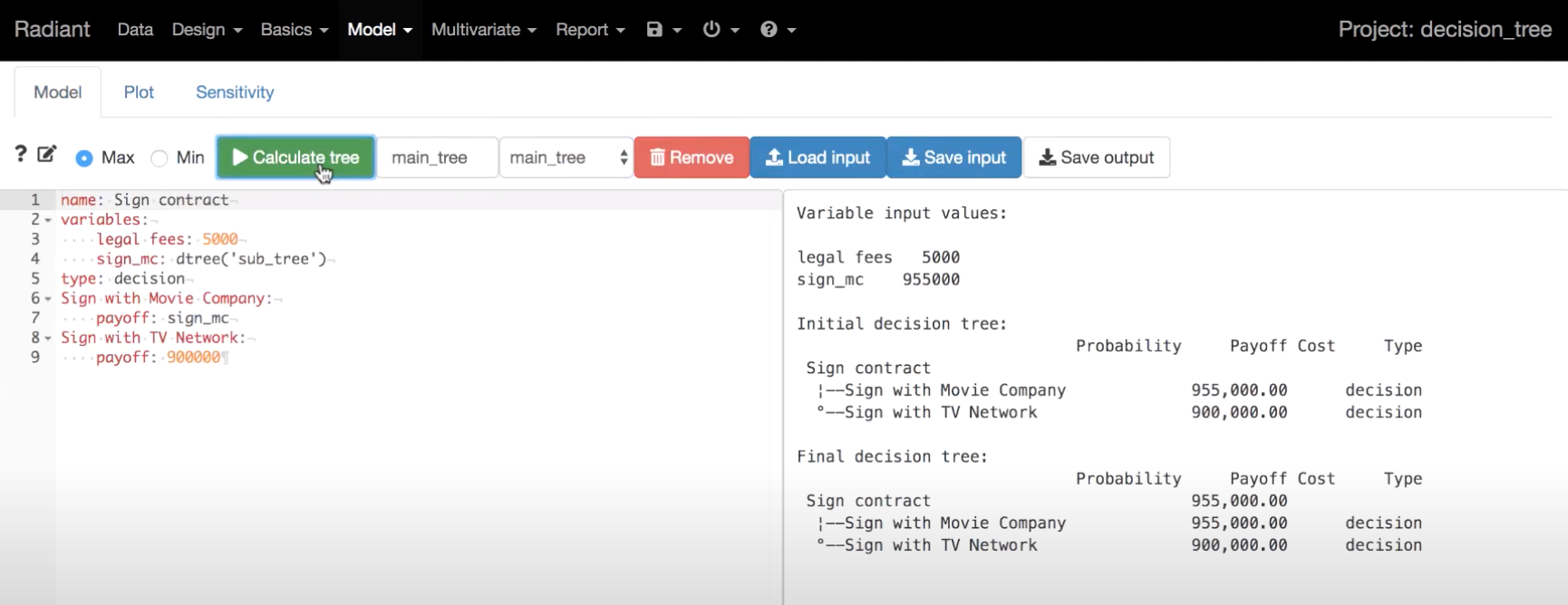

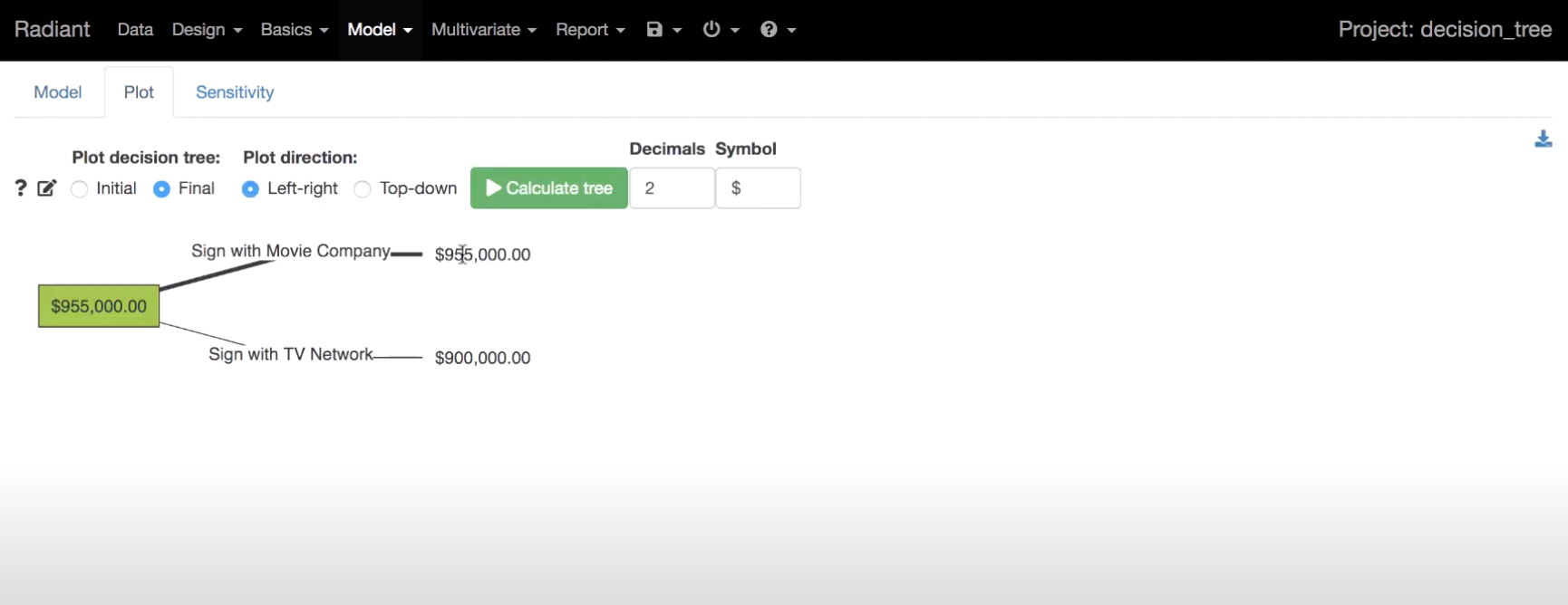

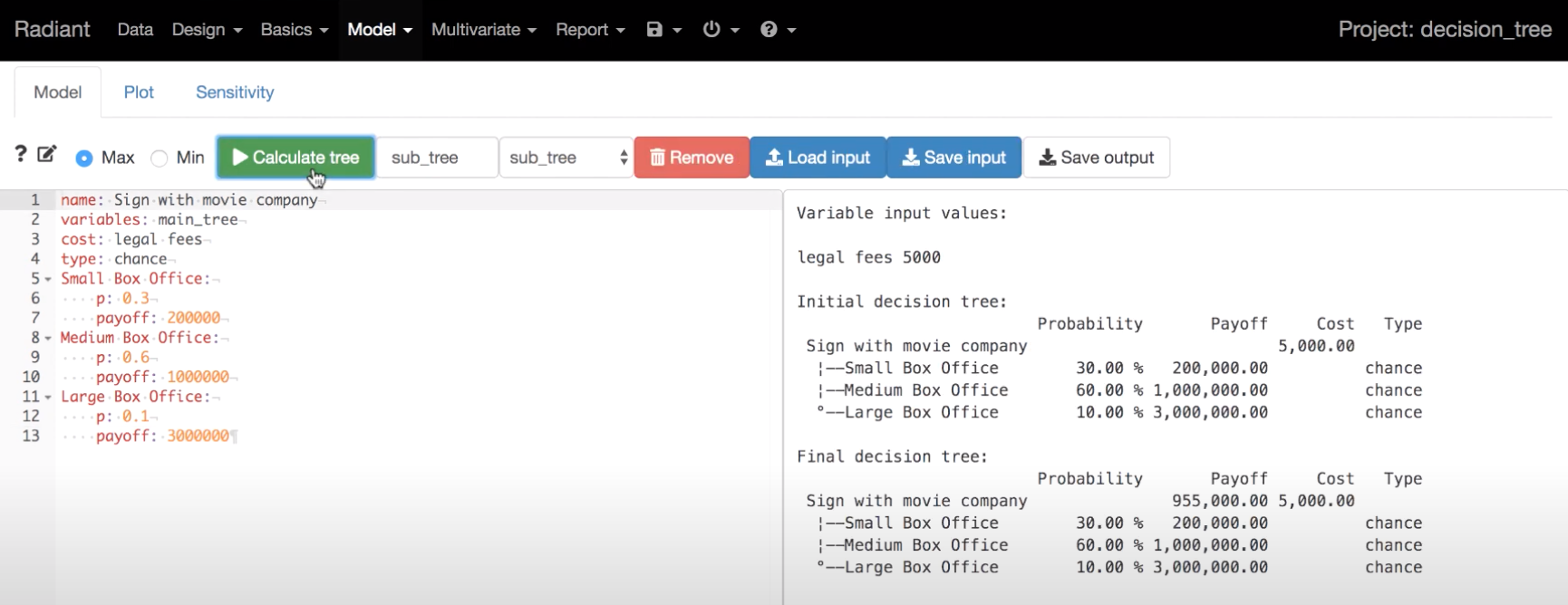

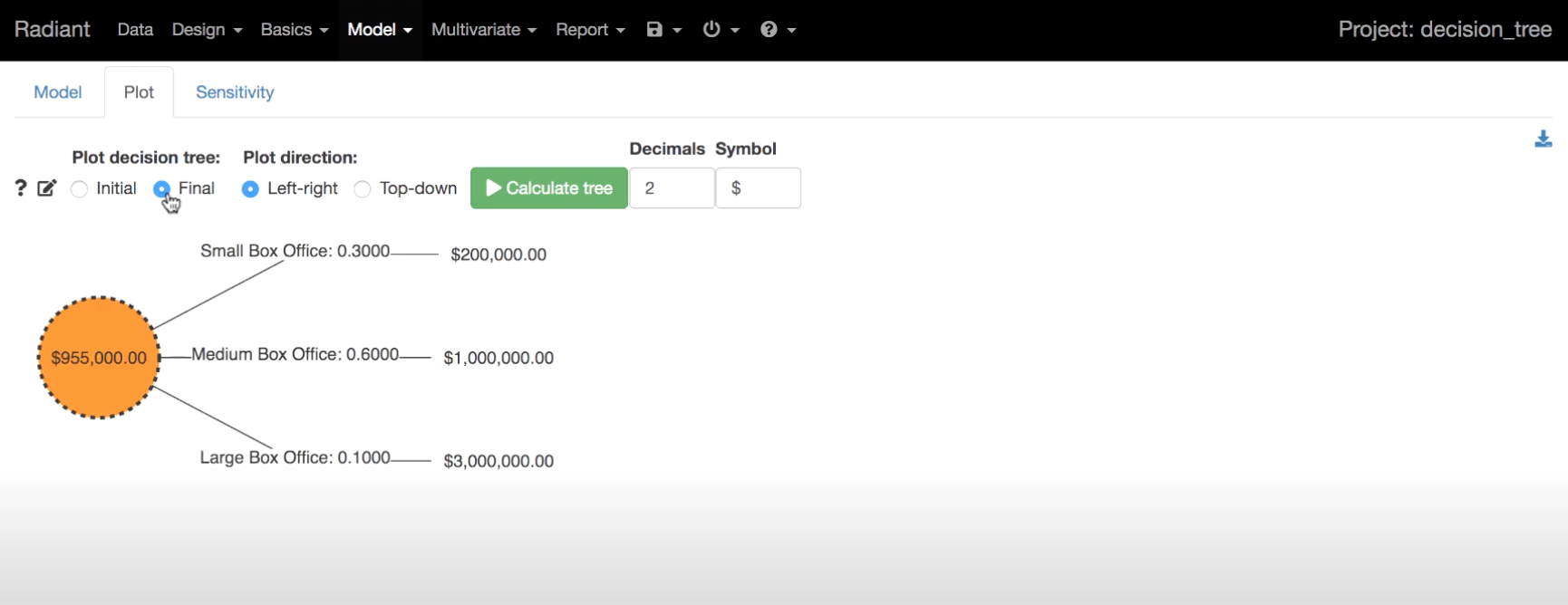

En las siguientes capturas se ve un ejemplo mucho más detallado del proceso de solución con la inclusión de subárboles.

Código generado por Radiant

Sign_contract = "
name: Sign contract
variables:
    legal fees: 5000
    P(small): 0.3
    P(medium): 0.6
    P(large): 1 - P(small) - P(medium)
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: P(small)
        payoff: 200000
    Medium Box Office:
        p: P(medium)
        payoff: 1000000
    Large Box Office:
        p: P(large)
        payoff: 3000000
Sign with TV Network:
    payoff: 900000
"

También se podría guardar en un fichero con extensión “yaml” y cargarlo con ayuda de las funciones del paquete R “yaml”.

writeLines(Sign_contract,con = "signcontract.yaml")

Para leerlo, se podría utilizar:

Sign_contract2 = "signcontract.yaml"
obj_ym = yaml::yaml.load_file(Sign_contract2)
yaml::as.yaml(obj_ym) %>% cat()
name: Sign contract
variables:
  legal fees: 5000
  P(small): 0.3
  P(medium): 0.6
  P(large): 1 - P(small) - P(medium)
type: decision
Sign with Movie Company:
  cost: legal fees
  type: chance
  Small Box Office:
    p: P(small)
    payoff: 200000
  Medium Box Office:
    p: P(medium)
    payoff: 1000000
  Large Box Office:
    p: P(large)
    payoff: 3000000
Sign with TV Network:
  payoff: 900000

A continuación se recoge el código que genera Radiant al pulsar sobre el icono de “escribir código”:

suppressMessages(library(radiant.model))
result <- dtree(yl = "Sign_contract")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: Sign contract
variables:
    legal fees: 5000
    P(small): 0.3
    P(medium): 0.6
    P(large): 1 - P(small) - P(medium)
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: P(small)
        payoff: 200000
    Medium Box Office:
        p: P(medium)
        payoff: 1000000
    Large Box Office:
        p: P(large)
        payoff: 3000000
Sign with TV Network:
    payoff: 900000
plot(result) %>% render()
result <- dtree(yl = "Sign_contract")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: Sign contract
variables:
    legal fees: 5000
    P(small): 0.3
    P(medium): 0.6
    P(large): 1 - P(small) - P(medium)
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: P(small)
        payoff: 200000
    Medium Box Office:
        p: P(medium)
        payoff: 1000000
    Large Box Office:
        p: P(large)
        payoff: 3000000
Sign with TV Network:
    payoff: 900000
sensitivity(
  result,
  vars = "legal fees 100000 200000 10000",
  decs = c("Sign with Movie Company", "Sign with TV Network"),
  custom = FALSE
)

plot(result, final = TRUE, orient = "TD") %>% render()
result <- dtree(yl = "Sign_contract")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: Sign contract
variables:
    legal fees: 5000
    P(small): 0.3
    P(medium): 0.6
    P(large): 1 - P(small) - P(medium)
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: P(small)
        payoff: 200000
    Medium Box Office:
        p: P(medium)
        payoff: 1000000
    Large Box Office:
        p: P(large)
        payoff: 3000000
Sign with TV Network:
    payoff: 900000
sensitivity(
  result,
  vars = "legal fees 100000 200000 10000",
  decs = c("Sign with Movie Company", "Sign with TV Network"),
  custom = FALSE
)

plot(result, orient = "TD") %>% render()
result <- dtree(yl = "Sign_contract")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: Sign contract
variables:
    legal fees: 5000
    P(small): 0.3
    P(medium): 0.6
    P(large): 1 - P(small) - P(medium)
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: P(small)
        payoff: 200000
    Medium Box Office:
        p: P(medium)
        payoff: 1000000
    Large Box Office:
        p: P(large)
        payoff: 3000000
Sign with TV Network:
    payoff: 900000
sensitivity(
  result,
  vars = "legal fees 0 100000 10000",
  decs = c("Sign with Movie Company", "Sign with TV Network"),
  custom = FALSE
)

plot(result, orient = "TD") %>% render()

Ejemplo de árbol de decisión con información imperfecta (bayesiano)

EjemploBayesiano = "name: open new store
variables:
    fixed cost: 2000000
    popup cost: 500000
    P(S): 0.6
    P(F): 1 - P(S)
    P(+|S): 0.8
    P(-|S): 1 - P(+|S)
    P(-|F): 0.9
    P(+|F): 1 - P(-|F)
    P(+): P(+|S) * P(S) + P(+|F) * P(F)
    P(-): P(-|F) * P(F) + P(-|S) * P(S)
    P(S|+): P(+|S) * P(S) / P(+)
    P(F|+): 1 - P(S|+)
    P(F|-): P(-|F) * P(F) / P(-)
    P(S|-): 1 - P(F|-)
    payoff_S: 5000000
    payoff_F: -1000000
type: decision
open:
    cost: fixed cost
    type: chance
    success:
        p: P(S)
        payoff: payoff_S
    failure:
        p: P(F)
        payoff: payoff_F
popup test:
    cost: popup cost
    type: chance
    test positive:
        p: P(+)
        type: decision
        open:
            cost: fixed cost
            type: chance
            success:
                p: P(S|+)
                payoff: payoff_S
            failure:
                p: P(F|+)
                payoff: payoff_F
        not open:
            payoff: 0

    test negative:
        p: P(-)
        type: decision
        open:
            cost: fixed cost
            type: chance
            success:
                p: P(S|-)
                payoff: payoff_S
            failure:
                p: P(F|-)
                payoff: payoff_F
        not open:
            payoff: 0
not open:
    payoff: 0
"
result <- dtree(yl = "EjemploBayesiano")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: open new store
variables:
    fixed cost: 2000000
    popup cost: 500000
    P(S): 0.6
    P(F): 1 - P(S)
    P(+|S): 0.8
    P(-|S): 1 - P(+|S)
    P(-|F): 0.9
    P(+|F): 1 - P(-|F)
    P(+): P(+|S) * P(S) + P(+|F) * P(F)
    P(-): P(-|F) * P(F) + P(-|S) * P(S)
    P(S|+): P(+|S) * P(S) / P(+)
    P(F|+): 1 - P(S|+)
    P(F|-): P(-|F) * P(F) / P(-)
    P(S|-): 1 - P(F|-)
    payoff_S: 5000000
    payoff_F: -1000000
type: decision
open:
    cost: fixed cost
    type: chance
    success:
        p: P(S)
        payoff: payoff_S
    failure:
        p: P(F)
        payoff: payoff_F
popup test:
    cost: popup cost
    type: chance
    test positive:
        p: P(+)
        type: decision
        open:
            cost: fixed cost
            type: chance
            success:
                p: P(S|+)
                payoff: payoff_S
            failure:
                p: P(F|+)
                payoff: payoff_F
        not open:
            payoff: 0
    test negative:
        p: P(-)
        type: decision
        open:
            cost: fixed cost
            type: chance
            success:
                p: P(S|-)
                payoff: payoff_S
            failure:
                p: P(F|-)
                payoff: payoff_F
        not open:
            payoff: 0
not open:
    payoff: 0

Se puede mostrar las salidas y no las entradas:

summary(result, input = FALSE, output = TRUE)
Variable input values:

fixed cost  2000000.00000000
popup cost   500000.00000000
P(S)              0.60000000
P(F)              0.40000000
P(+|S)            0.80000000
P(-|S)            0.20000000
P(-|F)            0.90000000
P(+|F)            0.10000000
P(+)              0.52000000
P(-)              0.48000000
P(S|+)            0.92307692
P(F|+)            0.07692308
P(F|-)            0.75000000
P(S|-)            0.25000000
payoff_S    5000000.00000000
payoff_F   -1000000.00000000

Initial decision tree:
                         Probability        Payoff         Cost     Type
 open new store
  ¦--open                                          2,000,000.00 decision
  ¦   ¦--success             60.00 %  5,000,000.00                chance
  ¦   °--failure             40.00 % -1,000,000.00                chance
  ¦--popup test                                      500,000.00 decision
  ¦   ¦--test positive       52.00 %                              chance
  ¦   ¦   ¦--open                                  2,000,000.00 decision
  ¦   ¦   ¦   ¦--success     92.31 %  5,000,000.00                chance
  ¦   ¦   ¦   °--failure      7.69 % -1,000,000.00                chance
  ¦   ¦   °--not open                         0.00              decision
  ¦   °--test negative       48.00 %                              chance
  ¦       ¦--open                                  2,000,000.00 decision
  ¦       ¦   ¦--success     25.00 %  5,000,000.00                chance
  ¦       ¦   °--failure     75.00 % -1,000,000.00                chance
  ¦       °--not open                         0.00              decision
  °--not open                                 0.00              decision

Final decision tree:
                         Probability        Payoff         Cost     Type
 open new store                         820,000.00
  ¦--open                               600,000.00 2,000,000.00 decision
  ¦   ¦--success             60.00 %  5,000,000.00                chance
  ¦   °--failure             40.00 % -1,000,000.00                chance
  ¦--popup test                         820,000.00   500,000.00 decision
  ¦   ¦--test positive       52.00 %  2,538,461.54                chance
  ¦   ¦   ¦--open                     2,538,461.54 2,000,000.00 decision
  ¦   ¦   ¦   ¦--success     92.31 %  5,000,000.00                chance
  ¦   ¦   ¦   °--failure      7.69 % -1,000,000.00                chance
  ¦   ¦   °--not open                         0.00              decision
  ¦   °--test negative       48.00 %          0.00                chance
  ¦       ¦--open                    -1,500,000.00 2,000,000.00 decision
  ¦       ¦   ¦--success     25.00 %  5,000,000.00                chance
  ¦       ¦   °--failure     75.00 % -1,000,000.00                chance
  ¦       °--not open                         0.00              decision
  °--not open                                 0.00              decision

Se resuelve y se muestran los resultados de forma gráfica:

plot(result, final = TRUE) %>% render()

Problemas de árboles de decisión

Para instalar los ejemplos de radiant ejecutar:

usethis::use_course("https://www.dropbox.com/sh/bit4p1ffbkb2dgh/AACm1RVy2BxBDiVbjoLiN5_Ea?dl=1")

Información obtenida de: <https://radiant-rstats.github.io/docs/model/dtree.html>{target=“_blank”}.

Problema 1 (de radiant)

Eres el propietario de Radycal Kicks y estás decidiendo si abrir una nueva tienda. Ha aprendido que hay una ubicación disponible en un distrito de moda, pero debido a los altos alquileres es una propuesta arriesgada. El costo fijo de abrir la tienda es de $ 2 millones. Según el desempeño histórico de su negocio y este distrito, cree que hay un 60% de posibilidades de que la tienda tenga éxito y gane $ 5 millones en el futuro, y un 40% de posibilidades de que sea un fracaso y pierda $ 1 millón en el futuro (estas ganancias y las pérdidas se suman al costo fijo inicial de apertura de la tienda). ¿Cuál es la estrategia óptima y cuál es el valor monetario esperado (VME) asociado con su estrategia?

SOLUCIÓN.

From Example 1 I know that if I open the store, I need to pay $ 2,000,000 for fixed costs and then there are two possible scenarios: success or failure. These are not decisions but outcomes that can happen with certain probabilities. That means we need to use Chance as the node type. I specified the probability and payoff for each scenario accordingly. The payoff for not open is $ 0

Please note that you don’t need to write down all the details of how you constructed the tree in your own report. We can already see the relevant information from the structure in the output.

Analysis of decision tree output:

The thicker line in the final plot indicates the optimal strategy. We concluded that the optimal strategy for the scenrio described in example 1 is to open the store. The EMV associated with this strategy is $600,000.

ej01 = "
name: open a new store
type: decision
open:
    cost: 2000000
    type: chance
    success:
        p: 0.6
        payoff: 5000000
    failure:
        p: 0.4
        payoff: -1000000
not open:
    payoff: 0
"

result <- dtree(yl = "ej01")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: open a new store
type: decision
open:
    cost: 2000000
    type: chance
    success:
        p: 0.6
        payoff: 5000000
    failure:
        p: 0.4
        payoff: -1000000
not open:
    payoff: 0

El resultado gráfico es:

plot(result, final = TRUE) %>% render()

Problema 2 (de radiant)

Es actor y le gustaría firmar un contrato con una compañía cinematográfica o una cadena de televisión. Si firma con una compañía de películas, debe pagar $ 5,000 por los honorarios legales. Habrá un 30% de posibilidades de tener una taquilla pequeña y ganar $ 200.000, un 60% de posibilidades de tener una taquilla mediana con una recompensa igual a $ 1.000.000 y un 10% de posibilidades de tener una gran taquilla y obtener $ 3.000.000. Si decide firmar el contrato con las cadenas de televisión, su pago será de $ 900,000. ¿Qué es EMV de firmar el contrato con la compañía cinematográfica? ¿Cuál es tu estrategia óptima?

SOLUCIÓN:

ej02 = "
name: Sign contract
variables:
    legal fees: 5000
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: 0.3
        payoff: 200000
    Medium Box Office:
        p: 0.6
        payoff: 1000000
    Large Box Office:
        p: 0.1
        payoff: 3000000
Sign with TV Network:
    payoff: 900000
"


result <- dtree(yl = "ej02")
summary(result, input = TRUE, output = FALSE)
Decision tree input:
name: Sign contract
variables:
    legal fees: 5000
type: decision
Sign with Movie Company:
    cost: legal fees
    type: chance
    Small Box Office:
        p: 0.3
        payoff: 200000
    Medium Box Office:
        p: 0.6
        payoff: 1000000
    Large Box Office:
        p: 0.1
        payoff: 3000000
Sign with TV Network:
    payoff: 900000

La solución final puede verse resaltada en el gráfico del árbol de decisión:

plot(result, final = TRUE) %>% render()

Problema 3 (de radiant)

Eres el propietario de Radycal Kicks y estás decidiendo si abrir una nueva tienda. Cree que hay un 60% de posibilidades de que la tienda tenga éxito. Ahora se le ofrece administrar una tienda emergente a corto plazo para evaluar mejor el desempeño de la tienda en el distrito. La ejecución de una tienda emergente ayuda a identificar si la ubicación tendrá éxito o no. Cree que la prueba emergente identificará correctamente las ubicaciones exitosas el 80% del tiempo e identificará correctamente las fallas el 90% del tiempo. Dado que el resultado de la prueba emergente es exitoso, ¿cuál es la probabilidad de que una tienda real tenga éxito?

SOLUCIÓN.

Está resuelto en el apartado anterior en el que se explica cómo trabajar con información imperfecta, en la parte en la que se calculan las probabilidades condicionadas.

Problema 4 (de radiant)

Continuación del Ejemplo 1. Ahora, el propietario del espacio minorista le ofrece la posibilidad de administrar una tienda emergente a corto plazo para evaluar mejor el desempeño de la tienda en el distrito. Hacerlo costará $ 500,000 adicionales pero le permitirá adquirir información potencialmente útil. La ejecución de una tienda emergente ayuda a identificar si la ubicación tendrá éxito o no. Cree que la prueba emergente identificará correctamente las ubicaciones exitosas el 80% del tiempo e identificará correctamente las fallas el 90% del tiempo. ¿Cuál es la estrategia óptima? ¿Cuál es el EMV asociado a su estrategia?

SOLUCIÓN.

Está resuelto en el apartado anterior en el que se explica cómo trabajar con información imperfecta, en la parte en la que se trabaja con el árbol que utiliza las probabilidades condicionadas.

Resolución en vídeo

Estos últimos problemas son árboles de decisión con información imperfecta (bayesianos). Se puede ver como introducir estos problemas en radiant en los siguientes vídeos:

Resolviendo con el paquete “data.tree”

En primer lugar, se cargan los datos (en este caso desde un fichero yaml):

fileName <- system.file("extdata", "jennylind.yaml", package="data.tree")
cat(readChar(fileName, file.info(fileName)$size))
name: Jenny Lind
type: decision
Sign with Movie Company:
  type: chance
  Small Box Office:
    type: terminal
    p: 0.3
    payoff: 200000
  Medium Box Office:
    type: terminal
    p: 0.6
    payoff: 1000000
  Large Box Office:
    type: terminal
    p: 0.1
    payoff: 3000000
Sign with TV Network:
  type: chance
  Small Box Office:
    type: terminal
    p: 0.3
    payoff: 900000
  Medium Box Office:
    type: terminal
    p: 0.6
    payoff: 900000
  Large Box Office:
    type: terminal
    p: 0.1
    payoff: 900000

Se convierte a un objeto de tipo “data.tree”:

library(data.tree)
library(yaml)
lol <- yaml.load_file(fileName)
jl <- as.Node(lol)
print(jl, "type", "payoff", "p")
                    levelName     type  payoff   p
1 Jenny Lind                  decision      NA  NA
2  ¦--Sign with Movie Company   chance      NA  NA
3  ¦   ¦--Small Box Office    terminal  200000 0.3
4  ¦   ¦--Medium Box Office   terminal 1000000 0.6
5  ¦   °--Large Box Office    terminal 3000000 0.1
6  °--Sign with TV Network      chance      NA  NA
7      ¦--Small Box Office    terminal  900000 0.3
8      ¦--Medium Box Office   terminal  900000 0.6
9      °--Large Box Office    terminal  900000 0.1

El proceso de cálculo se iniciaría con el siguiente código (se define la función de pago y se aplica al árbol. Tenga en cuenta que se usa el recorrido desde el final hasta el principio: “post-order”, lo que significa que se calcula el árbol desde la hoja hasta la raíz)

payoff <- function(node) {
  if (node$type == 'chance')
    node$payoff <- sum(sapply(node$children, function(child) child$payoff * child$p))
  else if (node$type == 'decision')
    node$payoff <- max(sapply(node$children, function(child) child$payoff))
}

jl$Do(payoff, traversal = "post-order", filterFun = isNotLeaf)

Se puede ver los resultados:

print(jl, "type", "payoff", "p")
                    levelName     type  payoff   p
1 Jenny Lind                  decision  960000  NA
2  ¦--Sign with Movie Company   chance  960000  NA
3  ¦   ¦--Small Box Office    terminal  200000 0.3
4  ¦   ¦--Medium Box Office   terminal 1000000 0.6
5  ¦   °--Large Box Office    terminal 3000000 0.1
6  °--Sign with TV Network      chance  900000  NA
7      ¦--Small Box Office    terminal  900000 0.3
8      ¦--Medium Box Office   terminal  900000 0.6
9      °--Large Box Office    terminal  900000 0.1

A continuación, se define la función “decision()” (observar que se filtra sobre nodos de decisión):

decision <- function(x) {
  po <- sapply(x$children, function(child) child$payoff)
  x$decision <- names(po[po == x$payoff])
}

jl$Do(decision, filterFun = function(x) x$type == 'decision')

Se muestra la información actual:

print(jl, "decision","type", "payoff", "p")
                    levelName                decision     type  payoff   p
1 Jenny Lind                  Sign with Movie Company decision  960000  NA
2  ¦--Sign with Movie Company                           chance  960000  NA
3  ¦   ¦--Small Box Office                            terminal  200000 0.3
4  ¦   ¦--Medium Box Office                           terminal 1000000 0.6
5  ¦   °--Large Box Office                            terminal 3000000 0.1
6  °--Sign with TV Network                              chance  900000  NA
7      ¦--Small Box Office                            terminal  900000 0.3
8      ¦--Medium Box Office                           terminal  900000 0.6
9      °--Large Box Office                            terminal  900000 0.1

Representar gráficamente el árbol de decisión

Se representará con ayuda del paquete “DiagrammeR”. Se crean funciones de estilo para los distintos elementos:

GetNodeLabel <- function(node)
  switch(node$type,
         terminal = paste0( '$ ', format(node$payoff, scientific = FALSE, big.mark = ",")),
         paste0('ER\n', '$ ', format(node$payoff, scientific = FALSE, big.mark = ",")))

GetEdgeLabel <- function(node) {
  if (!node$isRoot && node$parent$type == 'chance') {
    label = paste0(node$name, " (", node$p, ")")
  } else {
    label = node$name
  }
  return (label)
}

GetNodeShape <- function(node)
  switch(node$type, decision = "box",
         chance = "circle",
         terminal = "none")


SetEdgeStyle(jl, fontname = 'helvetica', label = GetEdgeLabel)
SetNodeStyle(jl, fontname = 'helvetica', label = GetNodeLabel, shape = GetNodeShape)

Se observa que fontname es inherente a todos los hijos, mientras, por ejemplo, el argumento label es una función, se llama sobre cada nodo hijo inherente.

Otra alternativa es definir el estilo por nodo:

jl$Do(function(x) SetEdgeStyle(x, color = "red", inherit = FALSE),
      filterFun =
       function(x) !x$isRoot && x$parent$type == "decision" && x$parent$decision == x$name)

Finalmente, se define el estilo de representación de izquierda a derecha, y se usa la función “plot()” para ello:

SetGraphStyle(jl, rankdir = "LR")
plot(jl)
